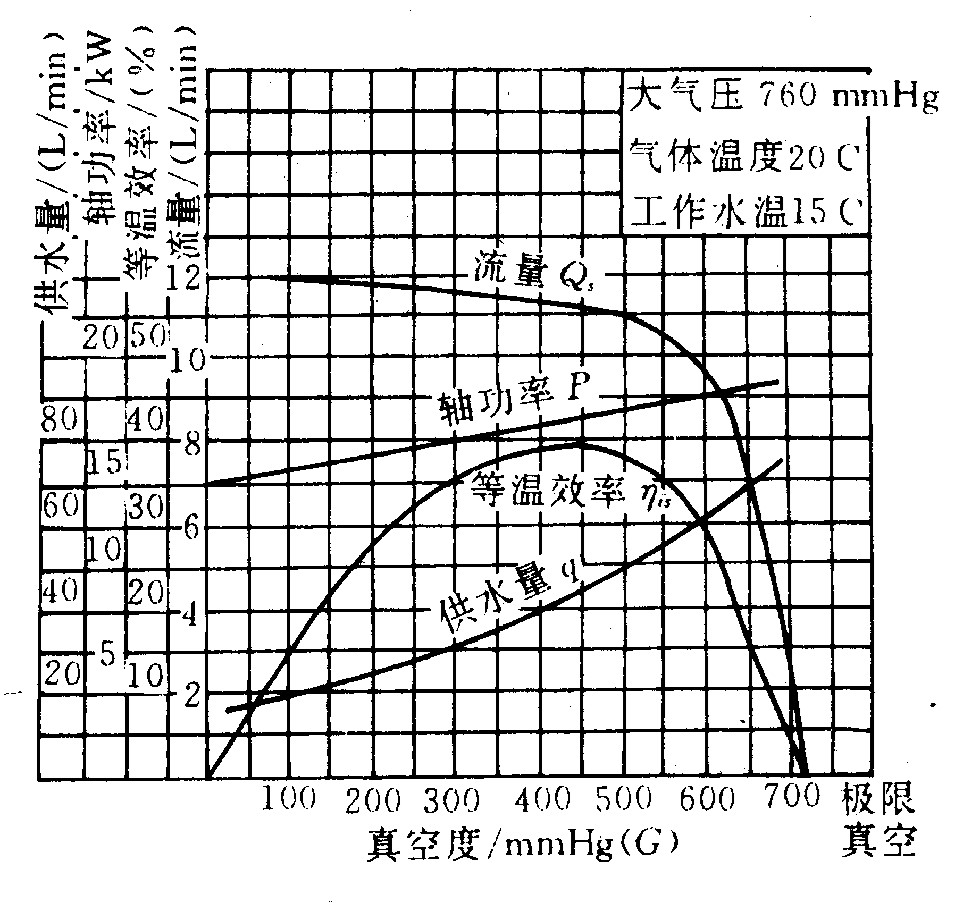

图示为一台水环真空泵的性能曲线
特点:
1.Qt要取决于叶轮的尺寸和转速
ηv一般为0.65~0.82
2.所能达到的压力比取决于叶轮的结构尺寸和转速工作过程中其压力比x通常都是逐渐增大的当x≤Xcr (临界压力比)时,Qt不变,随着x的增加,Q会因漏泄的增加而降低当x>xcr 后,则Q就会迅速减小,当x=xmax(极限压力比)时,Q即降为零。
关闭排出阀时,排出P不会无限地升高,无须安全阀不允许长时间封闭运转,以防工作水过热。
3. Q和所能造成的真空度将随T工作的增加而减小水温越高,Pv越高,水汽化速度增加,使抽气流量和可达到的真空度减小水温较低,由于吸气中的部分水蒸气可能液化,能使Q和可达到的真空度增加。
4.效率较低ηv不高,水力效率ηh较低 总效率η一般为30%~50%,最高不超过55% 如排送液体则η更
低,不超过20%,一般不用在压力比x=xcr时效率最高
5.工作过程接近等温压缩适合运送易燃、易爆或在高温下易分解的气体可输送含蒸气或水分的气体,被送气体不受滑油污染对被排送气体和工作液的清洁程度要求不高不宜输送含磨料的气体,否则端面密封效果会恶化
6.结构简单,维护方便。Q较均匀,工作平稳,噪声较低
